イーケイジャパン 実用ユニットキット
PS-3238 ベビー・アンプ
JAN:4952682104711
- ・ベビー・アンプ
・はんだ付作業あり
・電子工作用部品
商品概要
イーケイジャパン 実用ユニットキット

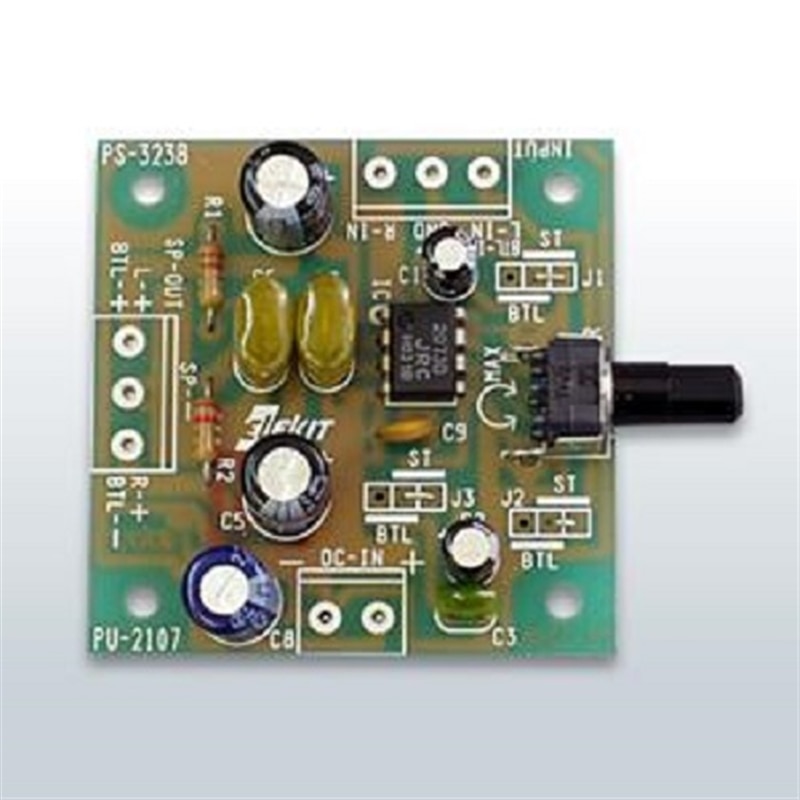

PS-3238 ベビー・アンプの特徴
- 乾電池で使えるパワーアンプキット
パワーアンプ専用IC「NJM2073D」を使用したパワーアンプキット。
電源電圧範囲が1.8V〜15Vと広いうえ、消費電流が少ないので乾電池での使用に最適です。
また、基板上のジャンパー線の接続の仕方により、本機1台でステレオ・モノラルのどちらでも使用できます。
ポータブルオーディオプレーヤーのスピーカーアンプや、機器組み込み用のアンプとしてご利用ください。 - ■開封後のご返品はお受けできません。対応機種をお確かめの上ご注文ください。
≪イーケイジャパン製品 サポートについて≫
■お問い合わせ、及び初期不良、修理の対応は直接下記にお願いいたします。
■お問い合わせ、及び初期不良、修理の対応は直接下記にお願いいたします。
イーケイジャパンカスタマーサポート係
電話番号: 092 − 923 − 8239
Eメール: support@elekit.co.jp
営業時間: 平日 10:00 〜 17:00 (土・日・祝日、お盆、年末年始を除く)
電話番号: 092 − 923 − 8239
Eメール: support@elekit.co.jp
営業時間: 平日 10:00 〜 17:00 (土・日・祝日、お盆、年末年始を除く)
お取り寄せの場合は、ご注文受付後にメーカーへ商品の手配を行います。
万が一商品確保ができない場合は、ご案内を差し上げキャンセルをさせていただく場合がございます。
ご了承いただいた上でご注文をお願いいたします。
万が一商品確保ができない場合は、ご案内を差し上げキャンセルをさせていただく場合がございます。
ご了承いただいた上でご注文をお願いいたします。
スペック
イーケイジャパン 実用ユニットキット
PS-3238 ベビー・アンプのスペック
電源電圧範囲 | DC1.8V〜15V |
---|---|
最大出力電力(THD=10%) | 950mW×2(電源電圧9V、8Ω負荷、ステレオ時) 950mW(電源電圧6V、8Ω負荷、BTL(モノラル)時) |
最大消費電流 | 340mA(電源電圧9V、8Ω、ステレオ時) |
適合スピーカー | 4Ω〜32Ω |
SN比 | 78dB(IEC) |
周波数特性 | 50Hz〜135kHz(8Ω負荷・ステレオ時) |
入力抵抗 | 約45kΩ |
アイドリング電流 | 約7.5mA |
サイズ | W62×D50×H15mm(完成時、突起部含む) |
工作に必要な工具 | ドライバー(プラス),ニッパー,ラジオペンチ,はんだごて |
PS-3238 ベビー・アンプの詳しい仕様はメーカーサイトでご確認ください。
