• イーケイジャパン 実用ユニットキット PS-3248 出力可変・安定化電源ユニット

イーケイジャパン 実用ユニットキット
PS-3248 出力可変・安定化電源ユニット

(0件のカスタマーレビュー)

Web価格 2,200円 (税込)
2,000円 (税別)
JAN:4952682105688
    ・出力可変、安定化電源ユニット
    ・はんだ付作業あり
    ・電子工作部品

商品概要

イーケイジャパン 実用ユニットキット

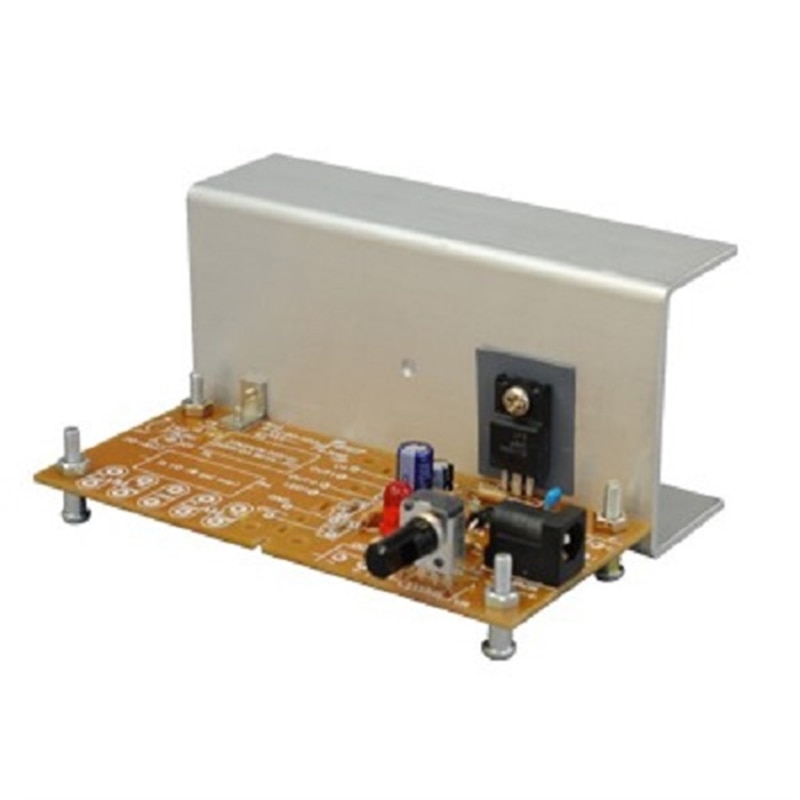

PS-3248 出力可変・安定化電源ユニットの特徴

  • 市販部品で機能UP
    可変電源専用ICのNJM317(または互換品)を使用した安定化電源のユニットです。
    出力電圧はDC1.25V〜で、最大23Vまで(入力電圧DC25V時)の範囲で調整可能です。
    標準ではシンプルな可変電源ですが、機能拡張のための基板が付属していますので、市販の電圧計やスイッチなどを取り付けると、本格的な実験用電源を構成することができます。
  • 入力部はDCジャック付、ACアダプターも接続可
    DCジャックにACアダプターを接続すると、入力端子に接続された電圧がカットされ、ACアダプター入力が優先されます。
    ※接続可能なACアダプターはセンタープラスで、プラグ寸法が内径2.1mm、外径5.5mmのもの。
  • 市販部品の追加で機能拡張可能
    機能拡張しない場合、基板を半分に切り取り、よりコンパクトにできます。
    出力電圧固定で使用するための、固定抵抗取り付けスペースも装備。
    放熱器付きで、組み立て後すぐに使用できます。
≪イーケイジャパン製品 サポートについて≫
■お問い合わせ、及び初期不良、修理の対応は直接下記にお願いいたします。
イーケイジャパンカスタマーサポート係
電話番号: 092 − 923 − 8239
Eメール: support@elekit.co.jp
営業時間: 平日 10:00 〜 17:00 (土・日・祝日、お盆、年末年始を除く)

スペック

イーケイジャパン 実用ユニットキット
PS-3248 出力可変・安定化電源ユニットのスペック

入力電圧範囲 DC3.5〜25V
出力電圧範囲 DC1.25〜(入力電圧−2V)
出力電流容量 最大1.5A(入出力間電位差5V以下の場合)
放熱器サイズ 100×27×50mm (アルミ:t=2mm)
基板サイズ 100×45mm
工作に必要な工具 ニッパー,はんだごて

PS-3248 出力可変・安定化電源ユニットの詳しい仕様はメーカーサイトでご確認ください。
